小型複合切割機
CFL-605RT雖然小型,卻具備偏芯切割、標準切割、震動切割、壓線等充沛的功能,最適合用於包裝等的樣品及少量商品的製作上。
連緩衝材也能裁切的震動切割刀
透過邊振動邊切割的震動切割刀,即使是有厚度的素材也能準確地切割,因此亦能一併製作在包裝時保護商品的緩衝物(填塞物)。最大的切割厚度可達10mm。
![震動切割刀](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/aa2d60b09a7ead7a24e58cd1e683f289.jpg)
震動切割刀(上下振動)
使用上下振動的切割刀,可俐落地裁切較厚的素材。最適合用於切割瓦楞紙箱和發泡板。藉由控制刀刃的方向,從薄素材到厚素材皆能廣泛地應對。在毛氈墊上吸附材料以進行切割。
【適用震動切割的素材】
瓦楞紙箱、合成板、海綿等的發泡板、等其他材料
■最大振動次數:約3,000 振動/分
■振動衝程:5mm
■切割壓力:1,500g
■最大切割厚度:10mm ※會依材料而異
具厚度的素材也能切割的標準切割刀
切割壓力可從低壓至高壓做細微的調整,膠膜類的薄素材及最大切割厚度至2mm 的素材皆能對應。
![標準切割刀](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/1e06bbdc28f6c8f40d573e0e9db53a27.jpg)
標準切割刀(裁斷)
沿行進方向準確地自動控制刀刃,是特別適合用在瓦楞紙箱及發泡板上的切割法。
【適用標準切割的素材】
白板紙、反光膜、各種橡膠、各種工業用材料、F 楞及G 楞的瓦楞紙箱
■切割壓力:500 ∼ 1,500 ※最適壓力會依材質而異
■最大切割厚度:2mm ※會依材料而異
1台即兼具切割及壓線功能
挖空素材的切割線、彎折可成形的摺痕線(壓線),憑著一台機器皆可達成。不限於紙材,也能活用於PET和PP合成紙等等膠膜素材上。
偏芯切割刀
可對應至1mm 的素材。切割壓力調整在30 ∼ 1,000g 最適合進行切割。
![偏芯切割刀](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/81cac5024da4d338448c0dd21113ff83.jpg)
壓線輪
藉由尖端的圓形滾輪,能完美製作出附有折線的包裝。壓力可在500 ∼ 1,500g 的範圍內做變更。
![壓線輪](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/c8f16c804ccd4e0704295b7635c3cbea.jpg)
透過讀取裁切標記來提高完成度
![讀取裁切標記](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/04c29ffd114f2ec1af24085b0d8eedf0.jpg)
在素材上印上裁切標記並透過感應器精準地讀取後,可切割在正確的位置上。
依需求編配刀座的組成,進而應對多樣的切割作業
配合用途來更換刀座內的工具,可執行複數的切割工程。
![刀座的位置](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/4ff415c366dcf529310c922c522f61b1.jpg)
刀座的位置
【可安裝工具】
[A刀座]
筆、偏芯切割刀
[B刀座]
震動切割刀
標準切割刀
壓線輪
※需依客戶需求替換各刀座的工具
可減少素材浮動的真空吸附裝置
![真空吸附裝置](https://d8dmvdk04k3jd.cloudfront.net/archives/002/201503/65024069b791f0ef9733c34ed39bd8ef.jpg)
備有多樣化裝備,可減少質輕及細薄素材的浮動情況。震動切割刀運作時,以真空來固定素材。送風機為收納式,可藉此減省使用空間。此外,機器的左側有捲材支架,能拉出吸附膠膜(SPC-0787) 來覆蓋素材,因此即便是具透氣性的素材也可確實固定。
※使用震動切割時,請務必鋪上毛氈墊605 (SPC-0785) 再進行切割作業。
※若遇真空無法完全吸附的素材時,請用膠帶將待切素材的四邊固定住。
※吸附膠膜為選配販售。
活用範例:與UV印刷機搭配使用即可簡單製作實體模型打樣!
以往試作搭配產品的包裝樣品時,需和委託的印刷行商討設計案、與外包方的洽談、外包方的製作等,會耗較多的時間與費用。 CFL-605RT 與另外販售的UJF-6042MkII e搭配,不論是產品還是外包裝,從印刷至緩衝物的製作皆可一氣呵成。可輕易完成樣品的製作、應消費者要求進行小量生產、少量多樣的推展,同時可減少產品完成前的成本與交貨的時間。

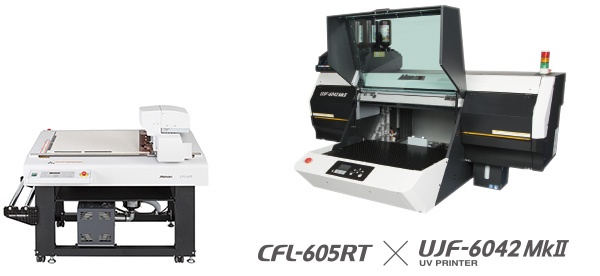

![CFL-605RT x UJF-6042MkII e](https://d8dmvdk04k3jd.cloudfront.net/archives/002/202211/55a1b3e55aec4619d7402165b8614f10020be781178f226b9874f185452aaedf.jpg)
平台式印刷機UJF-6042MkII e為
使用UV固化墨水且最大可對應至A2 尺寸的平台式印刷機。除了可應用於產品上的印刷外,就連包裝上的印刷也可應對。
![【活用範例】USB隨身碟上印刷與包裝的製作](https://d8dmvdk04k3jd.cloudfront.net/archives/002/202211/b2a7d89ac316ef9638e727e72a8adae03c24dd79d2e95b49cfa0ba238703ebf5.jpg)
CFL-605RT Catalog (1.93MB)
機種
CFL-605RT | 可切割範圍:610 x 510 mm |
---|
用途
![](https://d8dmvdk04k3jd.cloudfront.net/archives/007/201502/fef5175835bab20ea9196a9d3a53c8f0.png)
- POP
![](https://d8dmvdk04k3jd.cloudfront.net/archives/007/201502/33f6215abc51c40655018b20a67ba5ae.png)
- 包裝類
![](https://d8dmvdk04k3jd.cloudfront.net/archives/007/201502/58f227b6e9dabb59d756c61d5735a73d.png)
- 工業切割
